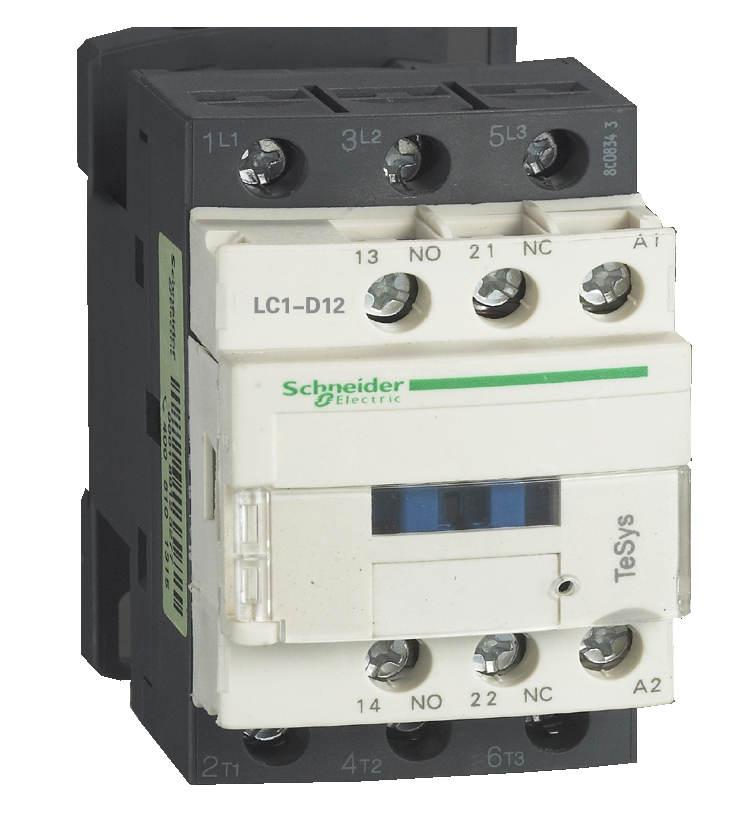

LC1D12P7 stykač P7 230V AC 5,5kW

Základní popis Obchodní status_ Komercializováno Řada_ TeSys Product name_ TeSys D Typ produktu nebo součásti_ Stykač Označení přístroje_ LC1D Použití stykače_ Ovládání motoru Odporová zátěž Kategorie použití_ AC-1 AC-3 Popis pólů_ 3P Složení výkonových kontaktů_ 3 Z [Ue] jmenovité pracovní napětí_ <= 300 V DC for výkonový obvod <= 690 V AC 25...400 Hz for výkonový obvod [Ie] jmenovitý pracovní proud_ 12 A (<= 60 °C) at <= 440 V AC AC-3 for výkonový obvod 25 A (<= 60 °C) at <= 440 V AC AC-1 for výkonový obvod Výkon motoru (kW)_ 7.5 kW at 660...690 V AC 50/60 Hz 7.5 kW at 500 V AC 50/60 Hz 5.5 kW at 415...440 V AC 50/60 Hz 5.5 kW at 380...400 V AC 50/60 Hz 3 kW at 220...230 V AC 50/60 Hz Výkon motoru HP (UL / CSA)_ 10 hp at 575/600 V AC 50/60 Hz for 3-fázový motory 7.5 hp at 460/480 V AC 50/60 Hz for 3-fázový motory 3 hp at 230/240 V AC 50/60 Hz for 3-fázový motory 3 hp at 200/208 V AC 50/60 Hz for 3-fázový motory 2 hp at 230/240 V AC 50/60 Hz for 1-fázový motory 1 hp at 115 V AC 50/60 Hz for 1-fázový motory Typ ovládacího obvodu_ AC 50/60 Hz Napětí ovládacího obvodu_ 230 V AC 50/60 Hz Pomocný kontakt_ 1 Z + 1 V [Uimp] jmenovité impulzní výdržné napětí_ 6 kV vyhovuje IEC 60947 Kategorie přepětí_ III [Ith] jmenovitý tepelný proud_ 10 A at <= 60 °C for signalizační obvod 25 A at <= 60 °C for výkonový obvod Irms jmen.zapínací proud_ 250 A DC for signalizační obvod vyhovuje IEC 60947-5-1 140 A AC for signalizační obvod vyhovuje IEC 60947-5-1 250 A at 440 V for výkonový obvod vyhovuje IEC 60947 Jmenovitá vypínací schopnost_ 250 A at 440 V for výkonový obvod vyhovuje IEC 60947 [Icw] jmenovitý krátkodobý výdržný proud_ 140 A 100 ms signalizační obvod 120 A 500 ms signalizační obvod 100 A 1 s signalizační obvod 61 A <= 40 °C 1 min výkonový obvod 30 A <= 40 °C 10 min výkonový obvod 210 A <= 40 °C 1 s výkonový obvod 105 A <= 40 °C 10 s výkonový obvod Jmenovitý proud pojistky_ 25 A gG at <= 690 V koordinace typ 2 for výkonový obvod 40 A gG at <= 690 V koordinace typ 1 for výkonový obvod 10 A gG for signalizační obvod vyhovuje IEC 60947-5-1 Průměrná impedance_ 2.5 mOhm at 50 Hz - Ith 25 A for výkonový obvod [Ui] jmenovité izolační napětí_ 600 V for signalizační obvod certifikace UL 600 V for signalizační obvod certifikace CSA 690 V for signalizační obvod vyhovuje IEC 60947-1 600 V for výkonový obvod certifikace UL 600 V for výkonový obvod certifikace CSA 690 V for výkonový obvod vyhovuje IEC 60947-4-1 Elektrická životnost_ 0.8 mil. cyklu 25 A AC-1 při Ue <= 440 V 2 Mcyklů 12 A AC-3 při Ue <= 440 V Ztrátový výkon na pól_ 1.56 W AC-1 0.36 W AC-3 Bezpečnostní kryt_ Ano Montážní držák_ Deska Lišta Standardy_ EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 CSA C22.2 č. 14 Certifikace výrobku_ BV CCC CSA DNV GL GOST RINA UL LROS Připojení - svorky_ Ovládací obvod : šroubové svorky 2 kabel(y) 1...4 mm2 - tuhost kabelu: pevný - ne kabelová koncovka Ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm2 - tuhost kabelu: pevný - ne kabelová koncovka Ovládací obvod : šroubové svorky 2 kabel(y) 1...2.5 mm2 - tuhost kabelu: ohebný - ano kabelová koncovka Ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm2 - tuhost kabelu: ohebný - ano kabelová koncovka Ovládací obvod : šroubové svorky 2 kabel(y) 1...4 mm2 - tuhost kabelu: ohebný - ne kabelová koncovka Ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm2 - tuhost kabelu: ohebný - ne kabelová koncovka Výkonový obvod : šroubové svorky 2 kabel(y) 1...4 mm2 - tuhost kabelu: pevný - ne kabelová koncovka Výkonový obvod : šroubové svorky 1 kabel(y) 1...4 mm2 - tuhost kabelu: pevný - ne kabelová koncovka Výkonový obvod : šroubové svorky 2 kabel(y) 1...2.5 mm2 - tuhost kabelu: ohebný - ano kabelová koncovka Výkonový obvod : šroubové svorky 1 kabel(y) 1...4 mm2 - tuhost kabelu: ohebný - ano kabelová koncovka Výkonový obvod : šroubové svorky 2 kabel(y) 1...4 mm2 - tuhost kabelu: ohebný - ne kabelová koncovka Výkonový obvod : šroubové svorky 1 kabel(y) 1...4 mm2 - tuhost kabelu: ohebný - ne kabelová koncovka Kroutící moment_ Ovládací obvod : 1.7 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2 Ovládací obvod : 1.7 N.m - na šroubové svorky - pomocí šroubováku plochý O 6 mm Výkonový obvod : 1.7 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2 Výkonový obvod : 1.7 N.m - na šroubové svorky - pomocí šroubováku plochý O 6 mm Doba provozu_ 4...19 ms otvor 12...22 ms spínání Úroveň bezpečnosti a spolehlivosti_ B10d = 20000000 cykly stykač s mechanickým zatížením vyhovuje EN/ISO 13849-1 B10d = 1369863 cyklu stykač s jmenovitým zatížením vyhovuje EN/ISO 13849-1 Mechanická odolnost_ 15 Mcyklů Pracovní rozsah_ 3600 cyklu/h at <= 60 °C Doplňky Provedení cívky_ Bez vestavěného odrušovacího modulu Meze napětí ovl. obvodu_ 0.85...1.1 Uc at 60 °C provozní 60 Hz 0.8...1.1 Uc at 60 °C provozní 50 Hz 0.3...0.6 Uc at 60 °C odpadnutí 50/60 Hz Spotřeba při přítahu (VA)_ 70 VA at 20 °C (cos ? 0.75) 50 Hz 70 VA at 20 °C (cos ? 0.75) 60 Hz Přídržný příkon ve VA_ 7 VA at 20 °C (cos ? 0.3) 50 Hz 7.5 VA at 20 °C (cos ? 0.3) 60 Hz Tepelné ztráty_ 2...3 W at 50/60 Hz Typ pomocných kontaktů_ Typ zrcadlové kontakty (1 V) vyhovuje IEC 60947-4-1 Typ mechanicky svázané kontakty (1 Z + 1 V) vyhovuje IEC 60947-5-1 Frekvence signalizačního obvodu_ 25...400 Hz Minimální spínací proud_ 5 mA for signalizační obvod Minimální spínací napětí_ 17 V for signalizační obvod Nepřekrývající se čas_ 1.5 ms při zapnutí (mezi V a Z kontaktem) 1.5 ms při vypnutí (mezi V a Z kontaktem) Izolační odpor_ > 10 MOhm for signalizační obvod Prostředí Stupeň krytí IP_ IP2x čelní vyhovuje IEC 60529 Ochranná úprava_ TH vyhovuje IEC 60068-2-30 Stupeň znečištění_ 3 Provozní teplota okolního prostředí_ -5...60 °C Teplota okolí pro uskladnění_ -60...80 °C Dovolená teplota okolního vzduchu_ -40...70 °C při Uc Pracovní nadmořská výška_ 3000 m ne snížení zatížitelnosti s teplotou Odolnost proti ohni_ 850 °C vyhovuje IEC 60695-2-1 Odolnost proti plameni_ V1 vyhovuje UL 94 Mechanická robustnost_ Rázy stykač sepnut 15 Gn po dobu 11 ms Rázy stykač vypnut 10 Gn po dobu 11 ms Vibrace stykač sepnut 4 Gn, 5...300 Hz Vibrace stykač vypnut 2 Gn, 5...300 Hz Výška_ 77 mm Šířka_ 45 mm Hloubka_ 86 mm Hmotnost přístroje_ 0.325 kg Nabídka udržitelnosti Udržitelný stav nabídky_ Výrobek Green Premium RoHS_ Compliant - since 0627 - Schneider Electric declaration of conformity print Prohlášení o shodě Schneider Electric Dokument o ekologickém profilu_ Available printDownload Vliv na životní prostředí Instrukce o ukončení životnosti výrobku_ Need no specific recycling operations
